氣體滅火系統噴嘴怎么安裝（正確安裝不同氣體滅火系統噴嘴的要求和方法）

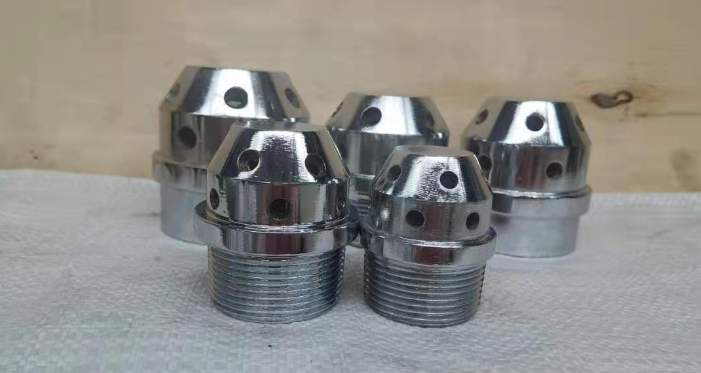

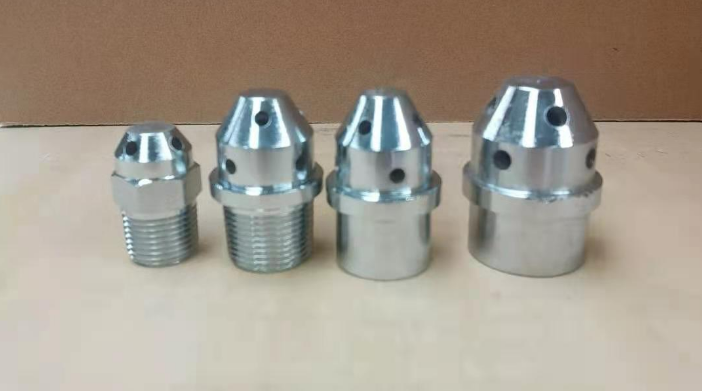

一套完整的氣體滅火系統是包括氣體滅火裝置、滅火劑管道、閥驅動裝置、噴嘴、控制組件等組成的，噴嘴是氣體滅火系統中控制滅火劑流速并保證滅火劑均勻分布的重要部件。但由于噴嘴結構多種多樣以及每種氣體滅火系統噴嘴設計流量的不同，氣體滅火系統噴嘴安裝要求和設計要求也都不一樣。本文為大家分享下不同氣體滅火系統的噴嘴設計要求和安裝要求。

一、七氟丙烷滅火系統、ig541混合氣體滅火系統：

1、七氟丙烷氣體滅火系統的噴頭工作壓力的計算結果，應符合下列規定：

一級增壓儲存容器的系統Pc≥0.6（MPa，絕對壓力）；

二級增壓儲存容器的系統Pc≥0.7（MPa，絕對壓力）；

三級增壓儲存容器的系統Pc≥0.8（MPa，絕對壓力）。

2、噴頭等效孔口面積應按下式計算：

式中Fc——噴頭等效孔口面積（cm2）；

qc——等效孔口單位面積噴射率[kg/（s?cm2）]，可按本規范附錄C采用。

3.3.18噴頭的實際孔口面積，應經試驗確定，噴頭規格應符合本規范附錄D的規定。

3、一般噴頭的流量系數在工質一定的紊流狀態下，只由噴頭孔口結構所決定，但七氟丙烷滅火系統的噴頭，由于系統采用了氮氣增壓輸送，部分氮氣會溶解在七氟丙烷里，在噴放過程中它會影響七氟丙烷流量。氮氣在系統工作過程中的溶解量與析出量和儲存容器增壓壓力及噴頭工作壓力有關，故七氟丙烷滅火系統噴頭的流量系數，即各個噴頭的實際等效孔口面積值與儲存容器的增壓壓力及噴頭孔口結構等因素有關，應經試驗測定。

二、ig541混合氣體滅火系統：

1、IG541混合氣體滅火系統的噴頭工作壓力的計算結果，應符合下列規定：

一級充壓（15.0MPa）系統，Pc≥2.0（MPa，絕對壓力）；

二級充壓（20.0MPa）系統，Pc≥2.1（MPa，絕對壓力）。

2、噴頭等效孔口面積，應按下式計算：

式中Fc——噴頭等效孔口面積（cm2）；

qc——等效孔口單位面積噴射率[kg/（s·cm2）]，可按本規范附錄F采用。

3、噴頭的實際孔口面積，應經試驗確定，噴頭規格應符合本規范附錄D的規定。

三、高壓二氧化碳滅火系統：

1、全淹沒滅火系統的噴頭布置應使防護區內二氧化碳分布均勻，噴頭應接近天花板或屋頂安裝。

2、設置在有粉塵或噴漆作業等場所的噴頭，應增設不影響噴射效果的防塵罩。

四、氣體滅火系統噴嘴設計一般規定及安裝要求

1、噴頭的保護高度和保護半徑，應符合下列規定：

（1）最大保護高度不宜大于6.5m；

（2）最小保護高度不應小于0.3m；

（3）噴頭安裝高度小于1.5m時，保護半徑不宜大于4.5m；

（4）噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5m。

2、噴頭宜貼近防護區頂面安裝，距頂面的最大距離不宜大于0.5m。

3、安裝噴嘴時，應按設計要求逐個核對其型號、規格及噴孔方向，檢查清楚數量，避免缺少數量影響施工進度。

4、安裝在吊頂下的不帶裝飾罩的噴嘴，其連接管管端螺紋不應露出吊頂；安裝在吊頂下的帶裝飾罩的噴嘴，其裝飾罩應緊貼吊頂。

五、總結

氣體滅火系統噴嘴是氣體滅火系統中控制滅火劑流速并保證滅火劑均勻分布的重要部件，由于噴頭的結構形式相似，規格較多，安裝時應核對清楚。
